導 讀
        工業廢水的復雜性使得處理后穩定達標排放成為難題，高效、穩定、經濟的深度處理技術是工業廢水行業的重大需求之一。臭氧氧化技術被廣泛應用于工業廢水深度處理，但是現有臭氧曝氣技術的利用率低，存在系統不穩定、成本高等技術瓶頸。本課題組提出了分段臭氧氧化工藝，第一段采用微納氣泡強化傳質，開發了迷宮式水力切割微納氣泡發生技術克服了現有技術能耗高、穩定性差的瓶頸問題；第二段采用雙氧水催化微納氣泡臭氧氧化，創新性地提出基于ORP的在線監測反饋技術，隨水質變化實時調整臭氧、雙氧水的投加量，大大降低臭氧成本，保障出水水質穩定。該技術已經成功應用在印染、制藥等工業園區的廢水深度處理中，保障了出水水質穩定達標。

一、背景需求

        在“水十條”、“污染防治攻堅戰”等政策的指導下，各地集中治理工業聚集區水污染，制定嚴格的流域排放標準。然而，由于工業廢水的復雜性，或存在重金屬、高鹽、難降解有機物等難處理成分，當前工業廢水集中處理存在尾水難以穩定達標的難題。開發高效、穩定、經濟的深度處理技術是工業廢水行業的重大需求之一。

        臭氧高級氧化技術通過臭氧引發的鏈式反應生成氧化能力極強的羥基自由基，借助自由基與有機物間的電子轉移、加合、替代，使廢水中有害物質、有毒成分轉變?yōu)槎拘缘突蚴ザ拘缘奈镔|(zhì)，是一種高效的水處理技術。相比芬頓類高級氧化技術，臭氧高級氧化處理不會引入其他離子或污染物，不需要過度調節目標水質酸堿性，幾乎無二次污染，被廣泛應用于難降解工業廢水深度處理。

二、技術瓶頸

        傳統臭氧曝氣技術的利用率低、系統不穩定、成本高?，F(xiàn)有臭氧深度處理工程大部分使用傳統的曝氣盤投加臭氧，主要是延續了飲用水深度處理工藝的技術方案。但是，工業廢水不同于飲用水，多含高鹽、高懸浮物，均會導致曝氣盤堵塞、設施無法正常運轉。另外曝氣盤產生的大氣泡快速上浮，導致臭氧利用率較低，大量臭氧隨尾氣排出被浪費，使得處理系統的臭氧制備成本大幅上升，且存在安全隱患。

        盲目使用催化氧化，固體催化劑易板結，失活快。臭氧氧化過程有臭氧直接氧化和催化氧化兩大類，工業廢水中含有大量可以引發臭氧生成自由基的有機物，反應初期一般不需要額外投加催化劑即可實現自催化的鏈式高級氧化反應，然而工程中常常盲目使用固體催化劑，導致成本增加。固體催化劑本身是多孔材料做負載，很容易板結。工業廢水含有復雜有機成分以及高離子濃度容易造成催化劑中毒，喪失活性，還容易導致粉化的現象。廢水的臭氧氧化過程常常會產少量絮體，長期累積也會導致催化劑被覆蓋失活。

        缺乏臭氧投加精準控制，無法應對水質變化，出水水質不穩定。工業廢水的水質變動大，不單有機物濃度（COD濃度）波動大，而且有機物成分組成變化也很大。不同官能團的有機物和臭氧的反應機理、反應速率差異很大。但是現有臭氧處理工藝運行過程中，不能根據水質變化，精準調制臭氧投加量或者改變催化臭氧工藝參數，因此很難應對水質波動，常常導致出水不能穩定達標。

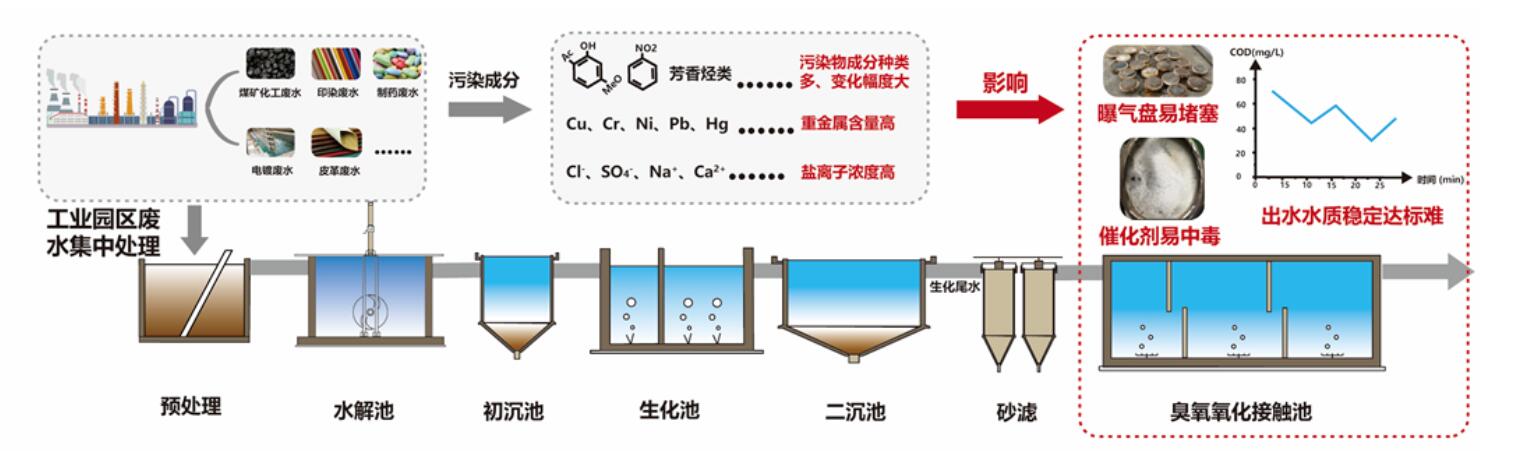

傳統工業廢水處理臭氧氧化工藝

三、技術原理

        臭氧在水中氧化有機物的過程是氣液傳質和化學反應組成的串聯多步反應。工業廢水中含有大量可以引發臭氧生成自由基的有機物，反應初期有機污染物濃度高、反應速率快，整個反應過程是傳質控制的，宏觀反應速率取決于臭氧由氣相到液相的傳質速率；隨著反應進行，水中殘留的難降解有機物濃度越來越低，反應速率變慢，整個反應變?yōu)榛瘜W反應控制，宏觀反應速率取決于臭氧和難降解有機物的反應速率。因此前段反應要考慮如何提高氣液傳質速率，后段反應要考慮如何提高化學反應速率。本課題組提出了分段臭氧氧化工藝，第一段采用微納氣泡強化傳質，第二段采用雙氧水催化微納氣泡臭氧氧化，提出基于ORP的在線監測反饋技術，根據水質變化實時調整臭氧、雙氧水的投加量，大大降低臭氧成本，保障出水水質穩定達標。

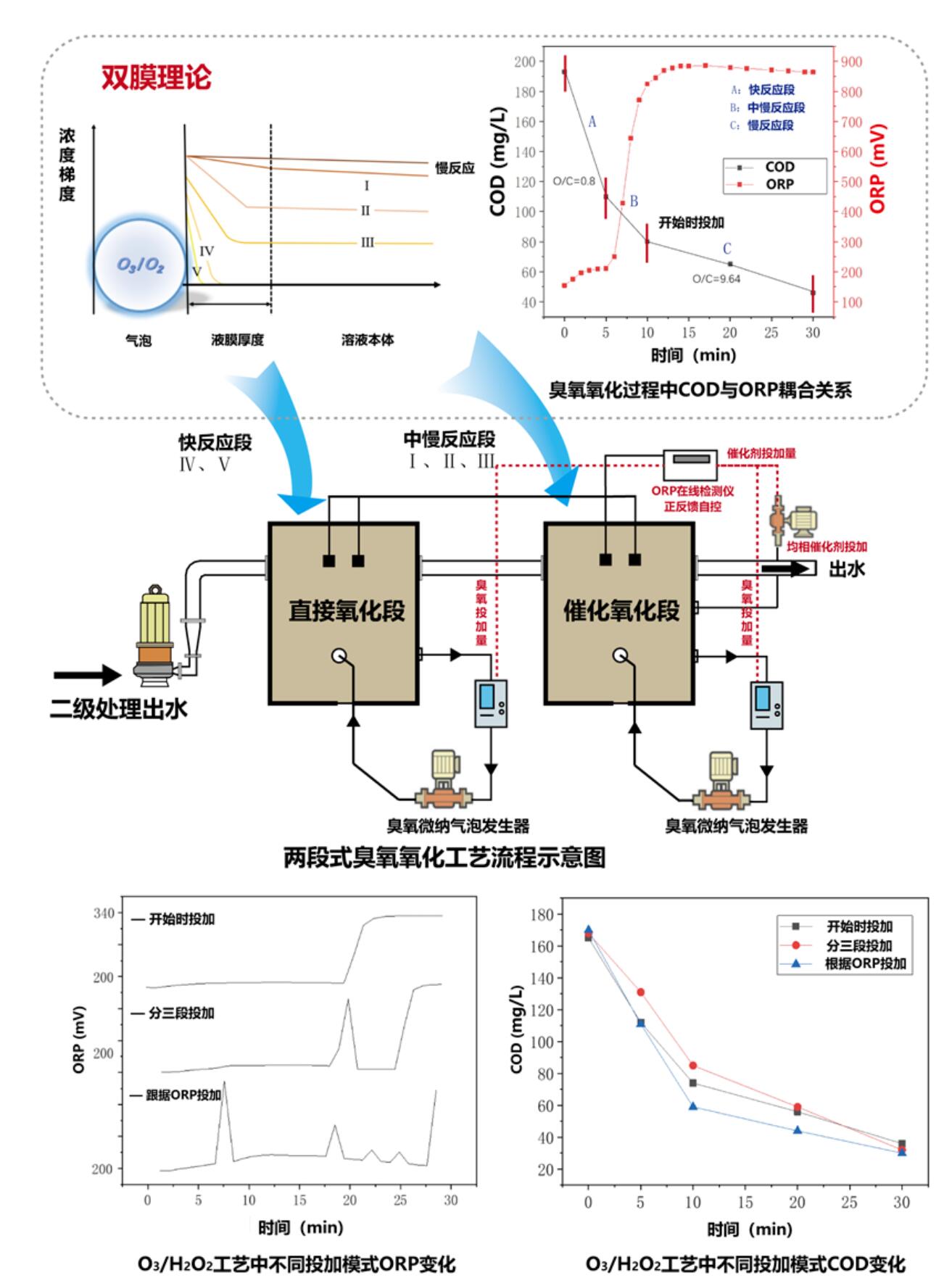

微納氣泡分段臭氧氧化技術原理

        微納氣泡催化臭氧，提升反應速率。微納氣泡指小于1微米的氣泡，其尺寸小、比表面積大、上浮速度慢。傳統臭氧鼓泡反應器采用鈦板曝氣，產生的臭氧氣泡尺寸大小一般在厘米級，傳質速率較低，限制了臭氧氧化的表觀反應速率提升。臭氧從氣相向液相傳質的總傳質系數與氣液兩相紊亂程度、氣泡數量和氣液接觸面積等因素有正相關性，與氣泡大小具有負相關性。因此微納氣泡可以大大提升臭氧氣液傳質速率。同時微納氣泡在液下具有自我收縮和破裂特性，在此過程中產生羥基自由基，從而提高臭氧氧化能力。臭氧納米氣泡的尺寸效應顯現為液下長壽命，表面荷電，內部高密度，納米氣泡獨特的界面性質使得臭氧微納氣泡降解污染物效率更高。（Chemosphere. 220, 1067-1074, 2019；The Journal Physical Chemistry B. 111, 11443-11446, 2007，ZL 201310426769.5）

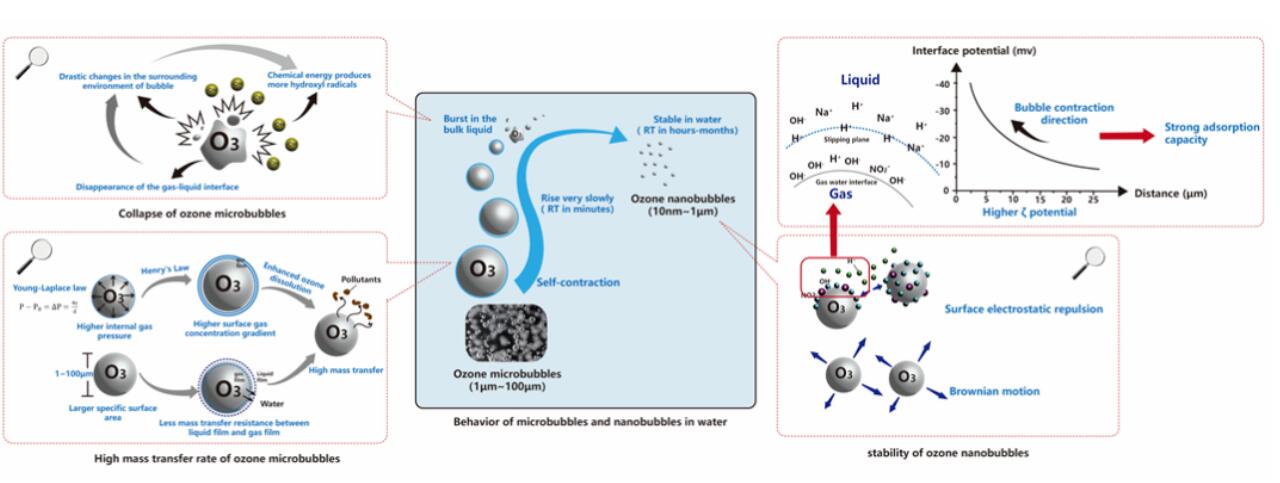

微納氣泡催化臭氧機理

        常用的微納氣泡的發生方式有水力剪切法和加壓溶氣釋放法，前者通過管路機械結構設計產生的水力空化效應使氣泡破碎為微納米氣泡；后者在加壓條件下使氣體溶解，在后續的減壓過程中過飽和的氣體析出產生微納米氣泡。前者結構簡單，但是產生氣泡的穩定性差；后者通常依賴氣液混合泵，能耗高、效率低，且20 m³/h以上大流量旋渦泵全部依賴進口，價格昂貴。本課題組開發的迷宮式水力切割微納氣泡發生技術，組合高效相平衡和多級剪切釋放的關鍵技術克服了現有技術能耗高、穩定性差的瓶頸問題（ZL 201921097803.8，ZL 201910761944.3，ZL 201920739934.5），無需進口旋渦泵或者大型溶氣罐，可穩定生成粒徑在20 um以下的微納米氣泡，臭氧利用率高于98%，解決了臭氧氧化工藝中前段快速反應的傳質瓶頸問題。此外，臭氧負壓進入水相，避免了臭氧泄漏，且不存在堵塞問題。

        基于ORP在線反饋的分段臭氧氧化技術。廢水深度處理過程中臭氧氧化到了后期，隨著有機物的降解COD不斷降低，進入慢速反應階段，傳質已經不是限速步驟，此時采用催化氧化、促進自由基生成，可提升化學反應速率，進一步降低COD。臭氧-雙氧水（O3/H2O2）均相催化相比采用固體催化劑的非均相催出氧化可以避免長期運行中的催化劑失活問題。但是，實際工程中工業廢水水質的變化給工藝穩定運行提出了挑戰。本團隊研究發現ORP可反映臭氧氧化過程中有機物的氧化程度，根據ORP在線監測數據識別臭氧快速、慢速反應階段，分析水質變動的響應規律，及時調整分段臭氧投加量、催化劑H2O2投加量，實現精準控制、快速響應?；贠RP負反饋的分段臭氧氧化技術大大降低臭氧處理工藝的O/C比（每降解1mgCOD需要的臭氧量mg），保障出水水質穩定（ZL 202011535765.7）。

四、工藝效果及應用前景

應用案例一廣東某印染園區污水廠的中水回用

        園區污水廠設計日處理量10萬噸，生化出水進入中水車間通過一級超濾-反滲透后，再進入二級超濾-反滲透處理，產水回用8.8萬噸/天（88%產水回用率），其中一級和二級反滲透濃水共6.6萬噸/天，采用臭氧微納氣泡工藝處理，COD去除率高于60%，采用傳統的臭氧接觸氧化方式COD去除率不到20%，臭氧氣體利用率近100%，現場無臭氧逃逸，噸水處理成本小于0.9元/噸水。一級、二級反滲透濃水處理是整個中水回用工藝的核心，是確保中水回用膜工藝長久穩定運行的關鍵。

廣東某印染園區污水廠的中水回用工藝流程圖

應用案例二貴州某生態循環經濟產業示范園污水廠

        園區污水廠設計日處理量1000噸，前端采用氣浮預處理，IC高效厭氧、AO工藝，深度處理采用聚鐵絮凝+兩段式臭氧微納氣泡高級氧化工藝。污水廠來水COD約10000 mg/L，生化出水降到300 mg/L，臭氧微氣泡高級氧化工藝出水穩定小于50 mg/L。采用臭氧微氣泡工藝替代原芬頓工藝，不僅解決了大量污泥問題、出水色度高的問題，噸水成本綜合測算降低了1-2元。同時采用臭氧微納氣泡工藝，臭氧利用率接近100%，現場無需安裝臭氧尾氣破壞器，沒有臭氧逃逸帶來的二次污染問題。

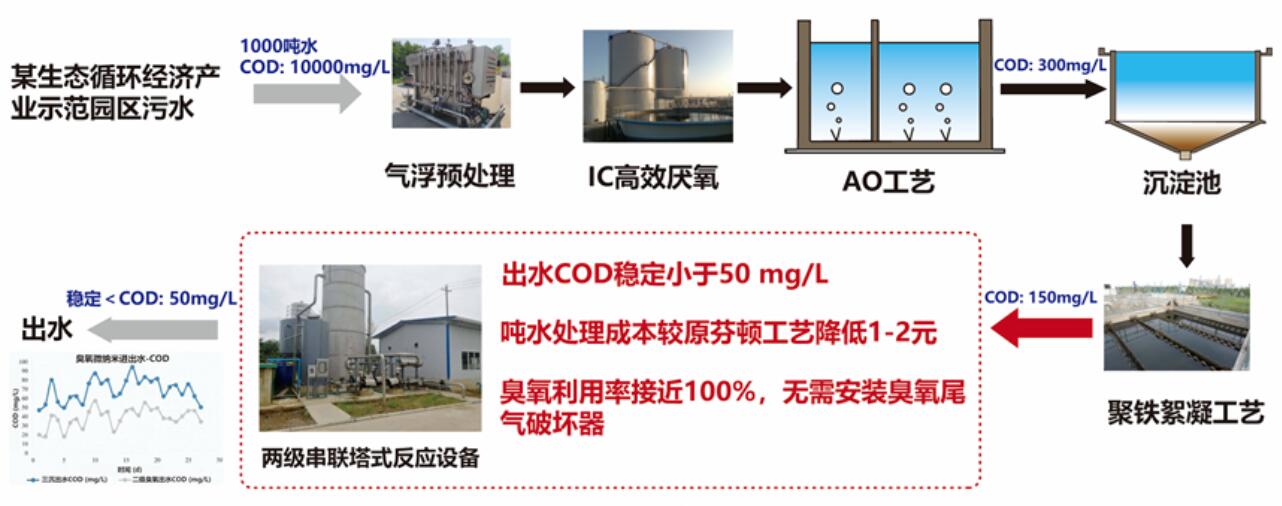

某生態循環經濟產業示范園污水廠工藝流程圖

應用案例三湖北某藥業股份有限公司

        廠區污水站廢水總量約4000噸，生化后水質COD、總氮、氨氮等達到管網接收要求，但是有機磷超標嚴重，生化出水有機磷高達30 mg/L。采用臭氧微納氣泡高級氧化工藝替代芬頓工藝，不僅有機磷出水穩定小于3 mg/L，達到下游接收要求，同時大幅度降低污泥處理成本?；ぶ扑幤髽I(yè)芬頓污泥為危廢，采用臭氧工藝后危廢量每日降低約90%，全年綜合節約700萬元左右。



技術來源與聯系方式

技術來源：本技術由同濟大學環境科學與工程學院李攀副教授團隊和南京天祺超氧科技、上海行恒科技合作研發

聯系人：李攀 博導 副教授 lipan@#edu.cn

電話/微信：18917947690/panlitj

歡迎聯系溝通開展產學研合作及技術推廣！
