臭氧發生器外觀及構造介紹

臭氧發生器外觀及構造介紹

摘要

臭氧發生器外觀及構造介紹 圖1是內裝圓筒型臭氧發生管的臭氧發生器主體斷面圖。 臭氧發生器 為不銹鋼圓管(接地電極)內插放電管(介電體-高壓電極)的結構。放電管是個一端封

更新時間:2022-09-13
來源:www.gis-touch.cn
作者:同林科技
詳細介紹相關案例
臭氧發生器外觀及構造介紹

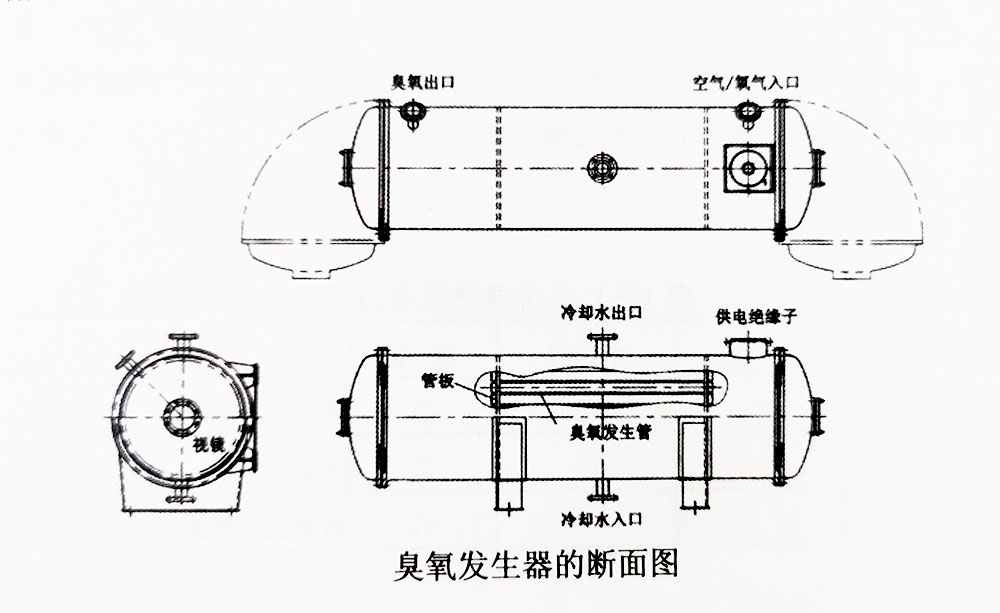

圖1是內裝圓筒型臭氧發生管的臭氧發生器主體斷面圖”。
        臭氧發生器為不銹鋼圓管(接地電極)內插放電管(介電體-高壓電極)的結構。放電管是個一端封死的玻璃管。玻璃管內側為金屬膜,金屬膜與電極線端相連,以施加交流高電壓。根據所需臭氧發生量,臭氧發生器內可裝幾根至幾百根的電極。從臭氧發生器的一側輸入原料空氣或氧氣,通過電極管的放電間隙,部分變成臭氧,從臭氧發生器的另一側排出。運行中的氣體壓力約0.1Mpa~0.2MPa。放電時電極會發熱,因此,需循環水冷卻外側的接地電極。

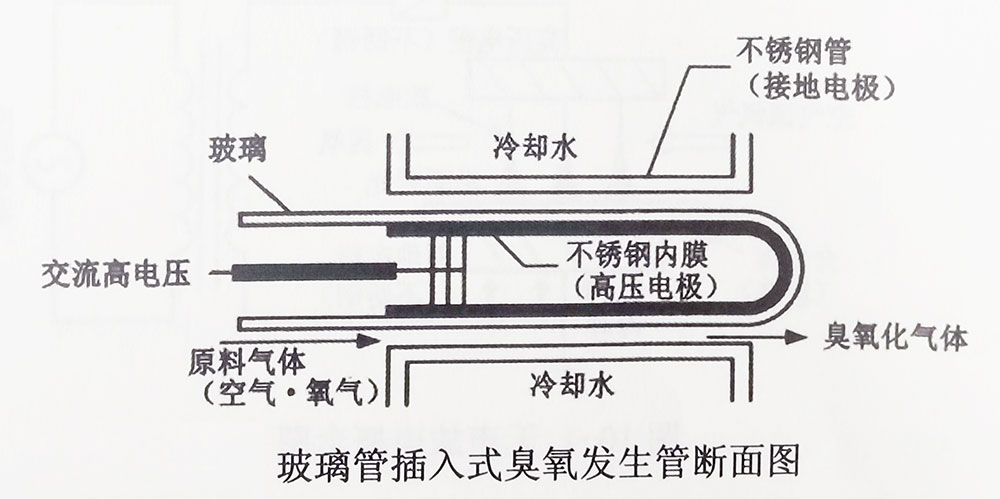

圖2是圓筒形臭氧發生器所用之玻璃管插入式臭氧發生管斷面圖。
        其中心部裝有一個長約1m,直徑約為2cm~7cm的玻璃管,與接地電極有約0.2mm~1mm的放電間隙。玻璃管的內側涂覆有金屬膜,作為高電壓電極。電極冷卻僅靠外側的接地電極單面冷卻。此玻璃管插入式臭氧發生管是很常見的。

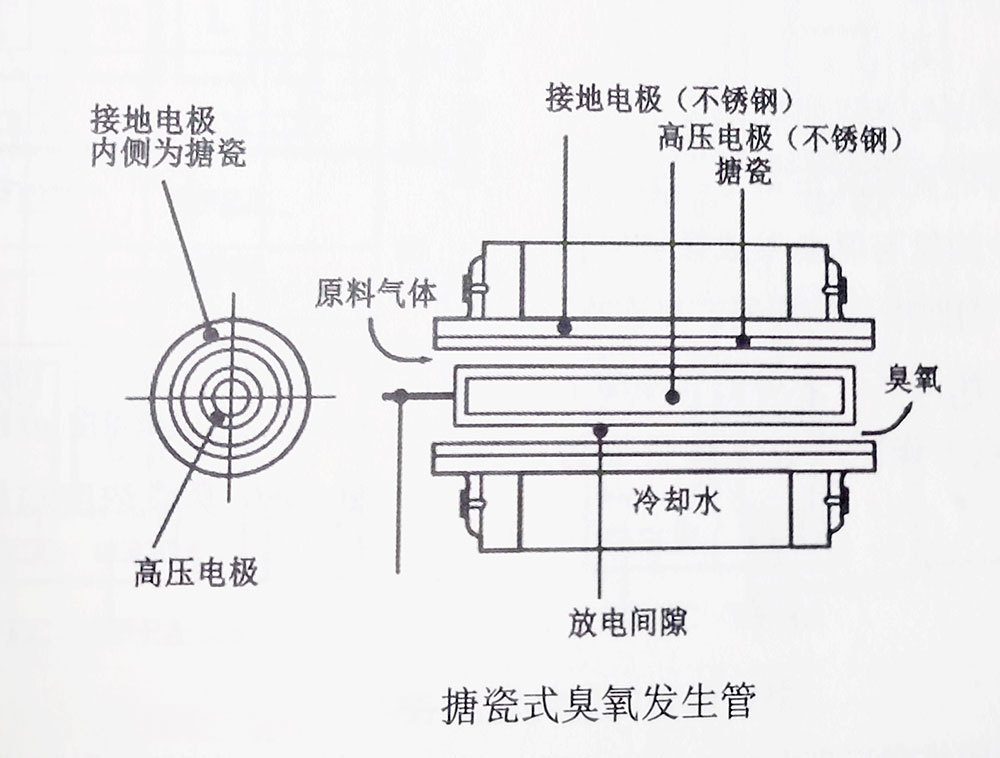

圖3是搪瓷式臭氧發生管斷面圖”。
        其長度與直徑與玻璃管插入式臭氧發生管基本相同,其糖瓷融接在接地電極內側。電極冷卻僅靠外側的接地電極單面冷卻。此糖瓷式臭氧發生管也有冷卻水在內側電極循環的雙面冷卻形式。
圖4所示是平板型臭氧發生器。
        為三明治結構,介電體為有二片陶瓷涂層的鋼板,鋼板中間插有填空用的襯墊,形成密封而均等的空隙,在鋼板的兩側配置鋁制散熱器。電極冷卻依靠空氣冷卻或水冷卻。
(譯注:圖與說明不符)
