如何提高臭氧反應器的混合效率

      由于臭氧反應器的傳質阻力和氣相向水相的溶解受限，為了延長臭氧反應器在水中的HRT和提高傳質系數，在臭氧反應器的設計上做了大量的工作。表10列出了廢水處理中臭氧化反應器的設計和操作性能的很新研究成果。

      以微泡-臭氧(平均直徑45 μm)和大泡-臭氧(平均直徑1 mm)處理難處理腈綸廢水為例，評價了其效果(Zheng et al. 2015)。如圖10A所示，使用TCRI微氣泡發生器產生微氣泡，而使用40 μm微孔鈦板產生宏觀氣泡進行比較。結果表明，微泡臭氧法對COD、NH4 +-N、UV254的去除率分別比大泡臭氧法高25%、9%、35%。這是由于反應器內微泡的HRT延長，微泡臭氧從氣態向水相的傳質增強，從而使溶解臭氧濃度升高，從而有利于˙OH生成。結果表明，微氣泡臭氧氧化的氣含率、臭氧傳質系數和臭氧利用效率分別比大氣泡臭氧氧化高6.6倍、2.2倍和1.5倍。

      觀察到的促進作用還可以歸因于由臭氧反應器調節的確定的氣態和液態運動。 Gogate等。 （2014年）描述了一種新型的組合反應器OzonixTM，它利用臭氧在水和廢水處理中的協同作用，水力空化，聲空化和電化學氧化/沉淀作用（圖10B）。混合動力OzonixTM反應堆是一個獨立的53英尺長的移動拖車，帶有車載柴油發電機和全自動PLC控制。很重要的部分是臭氧注入?yún)^(qū)，其中臭氧氣體可以沿著管道內的水流注入。隨后，由聲空化產生的湍流可以增強臭氧的溶解。在這種情況下，結果是可以消除臭氧傳質的限制。作者還測試了OzonixTM在3年期間對Fayetteville頁巖282口井中776份細菌樣品的效率（Gogate等人2014）。結果表明，產酸菌的抑菌率為96.5％，硫酸鹽還原菌的抑菌率為97.5％，表明該雜交反應器具有優異的微生物滅活能力。

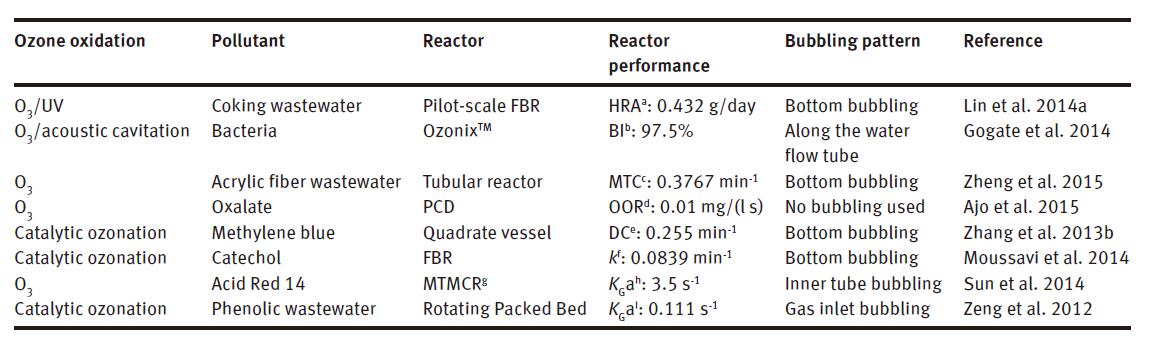

表10：很近針對臭氧化反應器的研究

a.Health risk assessment: the reduction of total carcinogenic substance exposure to surface water per day.

b.Bacteria inactivation: 97.5% for sulfate-reducing bacteria reduction.

c.Mass-transfer coefficient: the MTC of microbubble-ozonation was 2.2 times higher than that of macrobubble-ozonation.

d.Oxalate oxidation rate: the degradation rate of oxalate was 0.01 mg/(l s) in PCD reactor, while the reaction rate of oxalate with ozone was0.00058 mg/(l s).

e.Decolorization: the best performance of decolorization rate of methylene blue was 0.255 min-1 using catalytic ozonation under pH 9.

f.Pseudo-first order reaction rate: the reaction rate of catechol by catalytic ozonation was 0.0839 min-1 which was 6.8 times as big as noncatalyticozonation.

g.Microporous tube-in-tube microchannel reactor.

h.The overall volumetric mass-transfer coefficient increased from 2.7 to 3.5 s-1 with pH rising from 3 to 9.

i.The overall volumetric mass-transfer coefficient increased from 0.054 to 0.111 s-1 with the increase of rotation speed from 150 to 1400 rpm.
a.健康風險評估:減少每天接觸地表水的致癌物質總量。

b.細菌滅活:硫酸鹽還原菌還原率為97.5%。

c.傳質系數:微泡臭氧氧化的MTC比大泡臭氧氧化的MTC高2.2倍。

d.草酸鹽的氧化速率:在PCD反應器中草酸鹽的降解速率為0.01 mg/(l s)，草酸鹽與臭氧的反應速率為0.00058 mg / l (s)。

e.脫色:在pH為9的條件下，催化臭氧氧化對亞甲基藍的很佳脫色率為0.255 min-1。

f.準一級反應速率:催化臭氧氧化鄰苯二酚的反應速率為0.0839 min-1，是非催化臭氧氧化的6.8倍。

g.微孔管中管式微通道反應器。

h.隨著pH值從3增加到9，總體積傳質系數從2.7增加到3.5 s-1。

i.隨著轉速從150轉增加到1400轉，整體容積傳質系數由0.054增加到0.111 s-1。

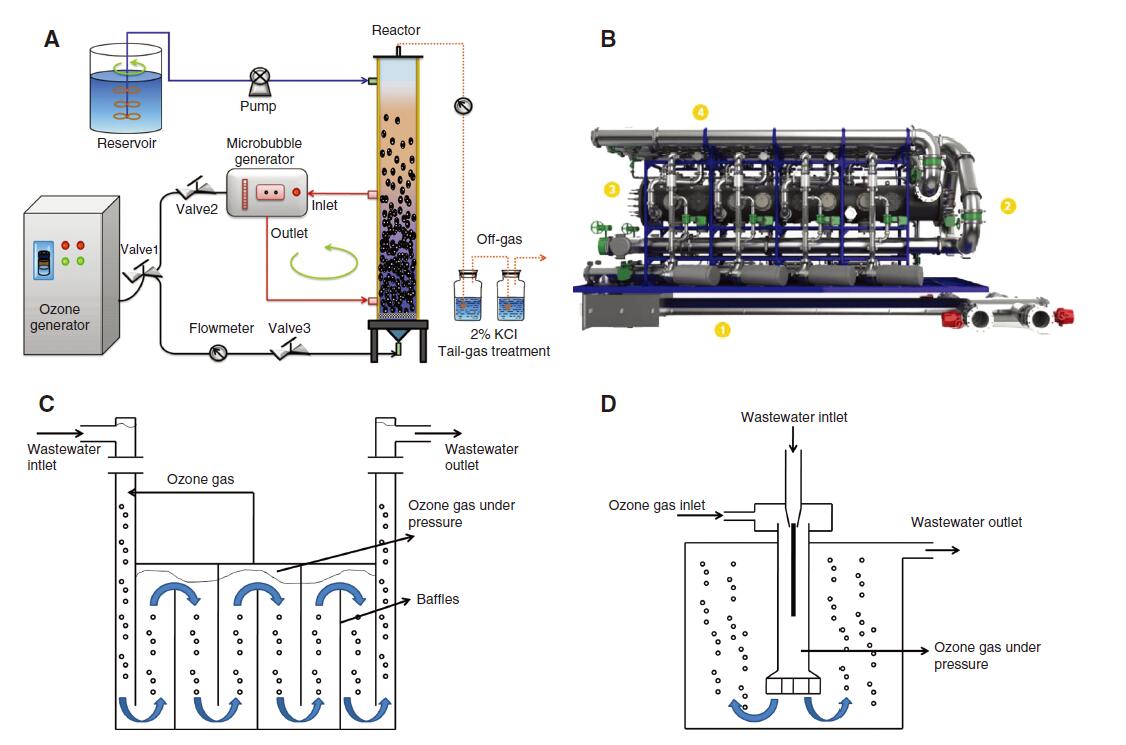

圖10:臭氧反應器、微泡反應器(A)、雜化反應器(B)、托里塞利接觸池(C)、奧托噴射曝氣器(D)的結構示意圖[(A)取自Zheng等人2015年，(B)取自Gogate等人2014年，(C)和(D)的原圖由我們完成。圖(B) 1:水力空化;2:臭氧注入?yún)^(qū)，3:帶超聲波的主反應器容器，4:基于電化學的很后階段。

      其他幾個工業臭氧化反應器，包括多孔擴散器接觸池、Raschig環接觸塔、改進渦式擴散器、Gagnaux重復擴散器、Van der - welsbach擴散器、Torricelli接觸池、Otto噴射曝氣器和yonkersonic超聲波混合器，也已用于工業廢水的后期處理(Chu等，2002年)。以托里塞利接觸槽為例，為了調節臭氧氣體的流動方式，延長其HRT，在托里塞利接觸槽中植入2米高的擋板和10 - 12米高的進出水管，如圖10C所示?；煊谐粞鯕怏w的廢水通過較長的進水管送入反應器，沿擋板固定方向流動，很大流速為160mm /s。特別是，在這種情況下，臭氧的溶解度可以增加，因為從水相釋放的殘余臭氧是在壓力下的反應器根據亨利定律。在這種情況下，根據能斯特方程，通過增加溶解度可以增強臭氧的實際氧化電位。Otto-de Frise和Siemens-Otto臭氧接觸器均配置了向下流動和長距離Otto射流曝氣器(圖10D)，延長了臭氧與水的接觸時間，提高了臭氧的利用效率(Chu等，2002)。

      例如，采用臭氧反應和紫外線照射的中試規模流化床反應器(FBR)的設計(圖11)旨在降低生物處理焦化廢水的毒性(Lin et al. 2014a)。內部組件(即通風管、擋板和漏斗內部)安裝在FBR被用來控制流模式,從而產生內部循環的液體和氣體,從而減少無效卷FBR而延長荷爾蒙替代療法的臭氧氣體,增加臭氧傳質和臭氧的利用率從化學工程的角度(Zhang et al . 2012年)。FBR采用不銹鋼制造，總有效容積1.3 m3，幾何尺寸? 1.2 m × 3.0 m。臭氧的反應條件下交付率240 g / h,初始pH值6.5 - -7.5,2 h的荷爾蒙替代療法,和污水流量在1立方米/小時,總苯并[a]芘(BaP)毒性當量濃度(TEQBaP)是減少從0.65±0.08μg / l(影響)到0.41±0.06μg / l(廢水),對應于0.432克/天減少致癌物質。

      先進的臭氧化反應器PCD在飲用水和廢水處理中引起了廣泛的關注。PCD的卓越新穎之處在于可以原位生成氧化劑(例如臭氧和˙OH)，并避免臭氧從常規臭氧發生器輸送到臭氧反應器(Kornev et al. 2014, Ajo et al. 2015)。由于氣液接觸面是臭氧傳質和˙OH生成位點的主要界面，Ajo等(2015)報道了在實驗室規模的PCD中，從優化不同放電功率下的接觸面面積的角度對草酸鹽進行臭氧化處理。如圖12所示，電暈放電室由線板電極組裝，連接到脈沖重復頻率為200-840脈沖每秒的脈沖功率發生器上。運行過程中，溶液通過排放區淋浴，產生臭氧(同時產生˙OH等其他活性物質)，同時對水滴進行凈化。結果表明，很佳接觸面積隨放電功率的增加呈線性增加，表明在草酸鹽氧化過程中˙OH的利用率增強。在草酸氧化過程中，˙OH的主要作用至少超過臭氧一個數量級。

      綜上所見，延長溶液中臭氧的HRT、提高溶液分壓、提高氣液混合程度、將臭氧原位生成與凈化反應相結合來加速臭氧的溶解和利用效率，對于實際應用具有重要意義。
